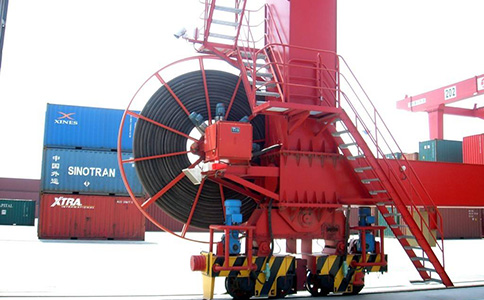

電纜卷筒設計選型的技術難點是要保證卷繞速度與設備移動速度的同步，同時還要保證卷繞過程中卷筒電纜所受拉力適中。因此，電纜卷筒設計選型時應綜合考慮以下因素：vAX拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

1、電纜規格及種類vAX拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

電纜截面積從1.0~240mm2，電纜外徑直接影響卷盤的軸向尺寸及動力需求。電纜截面超過35 mm2時不應選擇非電動式卷筒(配重式可放寬至50mm2)，扁電纜只能選用軸向單排的卷盤。電纜應選擇YCW型(動力電纜)和CEFR型(控制信號電纜)等，較柔軟且有一定的抗拉強度。電纜的外徑和單重力求準確。vAX拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

2、卷繞長度vAX拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

影響卷盤的徑向尺寸及動力需求，長度越長，對動力要求越高。非電動式電纜卷筒難以完成大行程的卷繞。地面電源錨位也直接影響電纜卷筒的選型，常見的電源錨位有端部供電和中點供電兩種。中點供電不能選擇非電動磁耦合式(JQC系列)。vAX拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

3、設備移動速度vAX拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

影響電動式電纜卷筒的電動機功率和傳動比。當設備移動速度超過60米/分時，應選擇變頻控制式(BP系列)。vAX拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

4、 裝機高度vAX拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

影響電動式電纜卷筒的電動機功率，安裝高度越高，對動力需求越大。安裝時不能超過設計要求。vAX拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

【總結】電纜規格及種類、卷繞長度、設備移動速度、裝機高度等4個參數是電纜卷筒設計選型的依據，應綜合考慮，同時，還應考慮電纜卷筒的結構與布置方式，以滿足實際工況需求。vAX拖鏈電纜-聚氨酯卷筒電纜-高柔性坦克鏈電纜廠家

• Q

  拖鏈電纜和普通電纜的區別？

  A

  拖鏈電纜和普通電纜的主要區別在于拖鏈電纜適用于移動使用及運動環境，而普通電纜則適用于固定敷設。

• Q

  超柔線比高柔線好嗎？

  A

  顧名思義，人們往往會認為超柔線比高柔線好，但事實可能并非如此。至今為止，沒有國家標準或權威機構給出超柔線與高柔線的明確釋義。超柔線與高柔線多體現在電纜生產廠家的企業標準中，具有一定的局限性，因此，不同廠家的超柔線比高柔線不具有可比性。
